『躯体寸法計測』

　■ 平面配置によって梁長， 床寸法， 壁高さを算出する。

　　●　特長　　柱・梁の 基準寄り寸法 と 断面表 により、 全階を瞬時に、正確に算出。
　　　　　　　　柱の寄り寸法は全階共通が多い。　梁の位置移動は床寸法・小梁長に影響、必要に応じ個別に調整する。

　　●　シート構成　　（説明目次）

シート名	内　　容
1．断面	柱，梁，床，の断面登録。　階高入力。
2．配置	軸設定（通りとスパン）　柱，梁，床の配置。　柱・梁の通り芯寄り寸法入力。
3．寸法	階別寸法配置表。
4．記録	各階の結果を仮保管。

　[セル移動右・下・上] [0表示・非表示] [値貼付] [リボン縮小・表示] [プレビュー]

　1.　断面　　（下図参照）

1．	「層」: 同断面の階グループ（８種類）　たとえば下図、柱4〜5階 → 4層
	層が８を超える場合は、別ファイルにて継続入力。　但し層番号と階数は "１"から。
	躯体拾いの柱・梁断面をコピー。
2．	地下2階、上階18階。　柱：ＸＹ、梁：ＷＨ、床（記号のみ）
3．	「断面差」は、下階との差を表示。　･･･　確認用

　2.　配置　･････　通り芯上の柱・大梁配置。（｢根切｣と相違）　　　目次へ

1．	まず、通り芯とスパンを設定。　X軸15 × Y軸10　　X計、Y計で合計スパンを確認。　･･･ 軸数が不足する場合は別ファイルにて継続入力
2．	ドロップダウンリストより部材配置。　床最上階を入力、 超える階では寸法シート非表示となる。　･･･ 配置は下表リストのコピー・[値貼付]連続
3．	柱・梁の軸からの寄り寸法を入力。　未記入（基本位置）は部材センター。　※下図参照

4．	算定階を選択　⇒　寸法シートに計測値　⇒　必要に応じ記録または印刷　⇒　躯体拾いに利用
5．	「適応階」とは層の階範囲を示す。　「階範囲」は柱・梁の共通階範囲を示すが、壁は階高によって異なる。

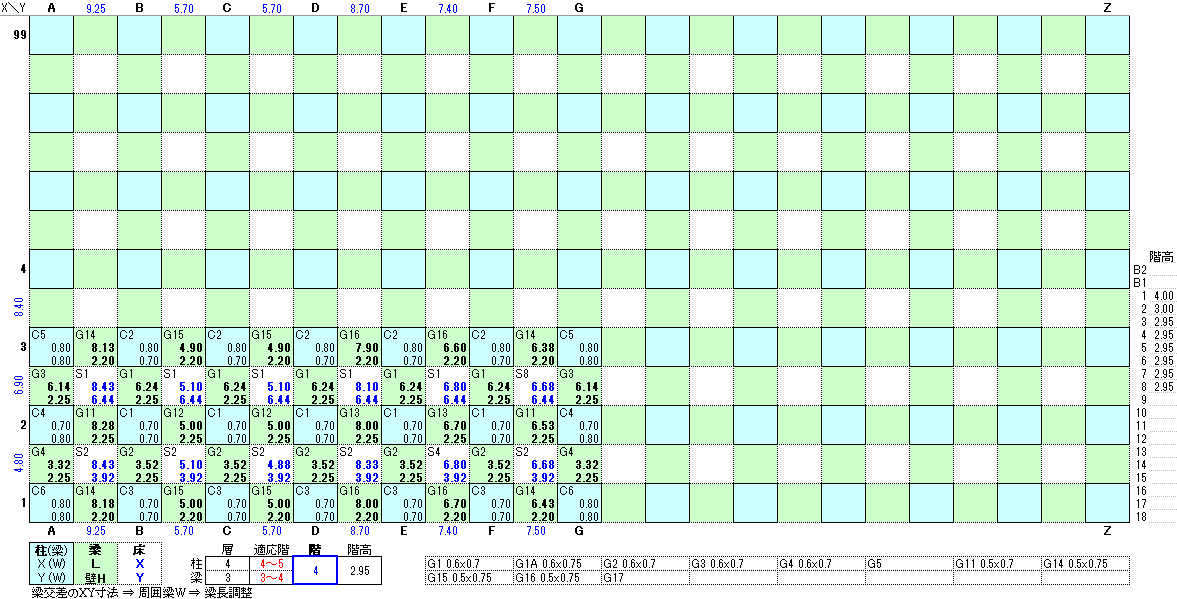

　3.　寸法　　

1．	小梁長は床寸法を参照。　床は適宜判断、 たとえば (床寸法−小梁巾)／2
2．	梁交差の場合、交差寸法を通し梁に加算。

　4.　記録　　

1．	寸法シート階別寸法をコピー　⇒　記録シート　[値貼付]（ツールバー）
2．	Ａ３サイズ2ページ分（X軸15 × Y軸28 × 2）　寸法シート同書式、位置フリー、左空白メモスペース

　　　 【以 上】　　　目次へ
